Amplificateur Technics SU-V4





Caractéristiques techniques

Année	1980
Puissance RMS	55W par canal / 8 ohms
Bande passante	20Hz - 20 000Hz
THD	0,02 %
Rapport S/B entrée phono	75 dB
Sensibilité préampli phono	0,3 mV
Tension max entrée phono	140 mV
Sensibilitée entrées haut niveau	190 mV

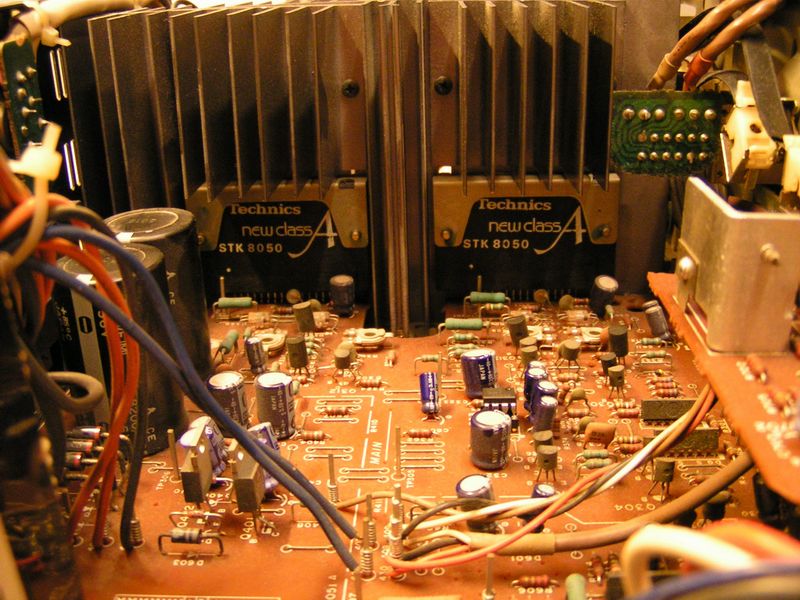

Classe de fonctionnement	new class A
caractéristiques issues de vintagetechnics.com



Schéma

Le schéma publié par Technics est disponible en telechargement gratuit sur le site eserviceinfo.com, sur ce schéma j'ai trouvé 10 erreurs. Je vous propose une version corrigée avec annotations.
